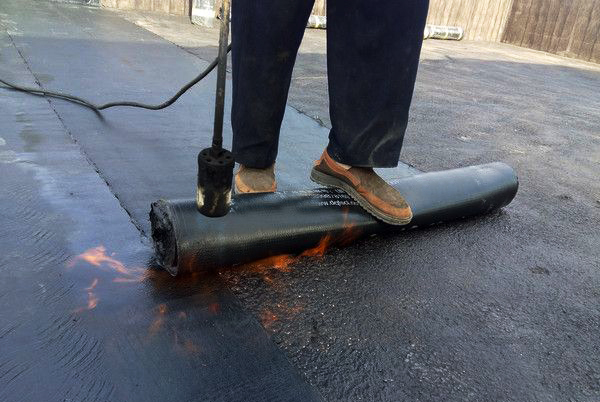

屋頂防水，一直是防水中重要的一環(huán)，近年來，防水卷材一直作為主要的防水材料，作用于屋面防水。但是防水卷材漏水現(xiàn)象也屢見不鮮。那么造成防水卷材漏水的原因究竟是是什么呢？今天大家就跟著小編，一起來看看吧。

一.外界環(huán)境因素的影響

1、日照的影響

太陽對于柔性防水材料是不利的。太陽光線的能量使瀝青油氈的溫度升高并且誘發(fā)化學(xué)反應(yīng)，從而加速防水材料的氧化老化，使瀝青油氈的韌性減少，脆性增加，對于可發(fā)生光化學(xué)反應(yīng)的防水材料體系，情況更加復(fù)雜。在普通防水卷材的應(yīng)用初期，陽光提供了化學(xué)交聯(lián)反應(yīng)所必須的能量，材料的強(qiáng)度和彈性有可能改善；但是隨著時間的拉長，光照能量最終會導(dǎo)致并加速防水卷材的老化和斷裂。

2、溫度的影響

溫度高能夠加快瀝青材料的氧化與老化過程。對于一些加入了增塑劑（增塑劑一般為沸點(diǎn)較高、不容易揮發(fā)、與瀝青油氈有良好相溶性的低分子油狀物，可以增加瀝青油氈的韌性）的防水材料，溫度過高還可以促進(jìn)增塑劑的遷移，導(dǎo)致材料脆性的增加。這樣，假如環(huán)境氣溫變化較大或溫度較低時，材料發(fā)生斷裂或龜裂的概率將明顯增加。此外，在高溫狀態(tài)下材料的粘流性很大，當(dāng)材料受到外力所引起的應(yīng)力作用時，容易產(chǎn)生塑性蠕變。低溫可以使普通防水卷材材料的脆性增加，在一定時期內(nèi)，材料在某一低溫狀態(tài)下假如防水材料的柔性不足，隨著材料內(nèi)部應(yīng)力的慢慢積累可能導(dǎo)致材料的低溫龜裂與變形斷裂。

3、降雨量（包括降雨和降雪）的影響

一般說來，降雨量的大小對防水材料性能直接影響不是很大。對于存在耐水性問題的普通防水卷材來說，較頻繁和長期的屋面積水，也會對此造成局部損壞。降雪過程伴隨著降溫和比較長的融化過程，也會增加普通防水材料的脆性。

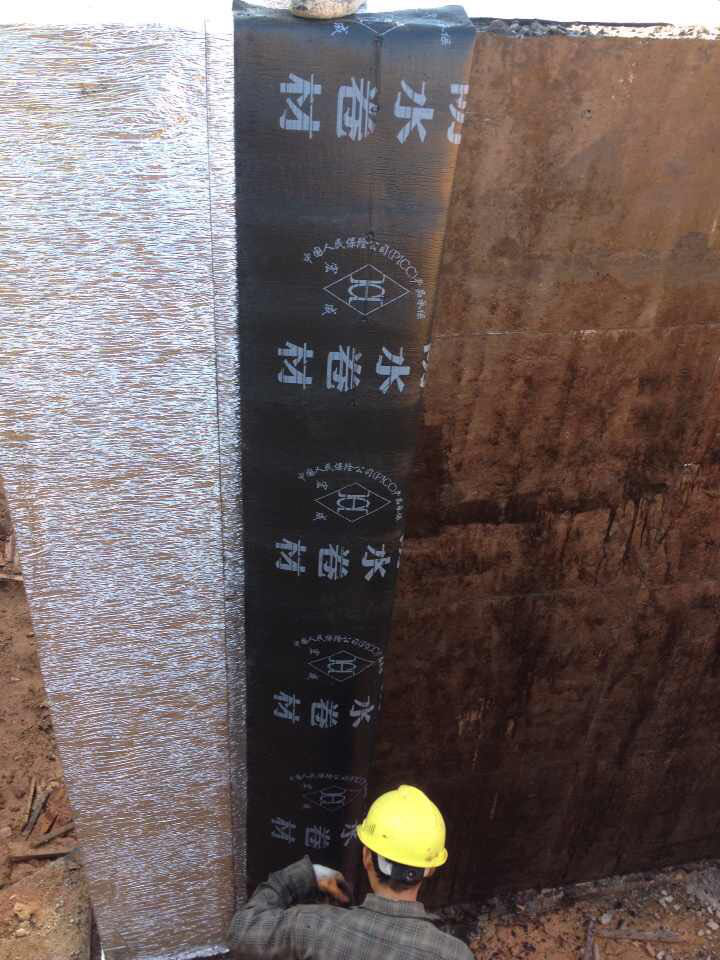

二、施工方法不當(dāng)?shù)挠绊?

施工方法不當(dāng)也是引起屋面瀝青油氈防水卷材的滲漏或破壞的原因之一。例如屋頂基層凹凸不平或基層沒有清掃干凈，從而有雜土等灰塵混入形成隔離層；找平層強(qiáng)度低，質(zhì)量差；屋面面積比較大，分倉縫設(shè)置不合理等等。

正是由于這些外界環(huán)境因素以及施工方法不當(dāng)?shù)鹊挠绊懀瑢?dǎo)致了普通防水卷材還沒有到它的使用年限就出現(xiàn)滲漏或破壞，它們通常是以防水卷材“鼓包”、開裂以及卷材防水材料與結(jié)合層的剝離。 那么當(dāng)我們遇到浙些情況時，我們該怎么處理呢。

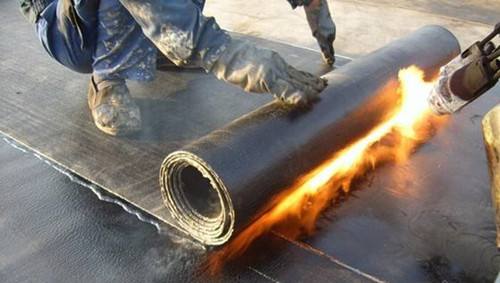

1、瀝青油氈卷材防水材料與結(jié)合層的剝離。

①在較小的屋面范圍內(nèi)，一般可以切開防水層，然后使其干燥，待其干燥后再涂刷粘結(jié)劑重新粘貼，最后在切縫處粘貼300mm寬的卷材條。

②在大坡度的屋面上，可采用機(jī)械固定的方法進(jìn)行處理。通常在普通防水卷材剝離處用帶釘子或壓條釘牢，然后在釘子上面用密封材料封嚴(yán)（如果采用鋼壓條時必須對鋼壓條進(jìn)行防銹處理）。

③在屋面與墻體、或結(jié)構(gòu)突出屋面的接縫處通常采用搭接處理，通常把防水層切開后，將立面防水卷材翻起，清掃找平層，用滿粘法鋪貼一層防水卷材并與水平防水卷材壓茬粘結(jié)，然后將立面防水卷材翻下重新粘貼，卷材的搭接寬度應(yīng)該大于150mm。

2、防水卷材的“鼓包”。

對于瀝青油氈防水卷材出現(xiàn)“鼓包”而滲漏時，一般可根據(jù)“鼓包”的大小以及嚴(yán)重程度，采用不同的處理辦法。當(dāng)“鼓包”的直徑較小時（一般是指鼓包的直徑小于80mm），通常采用抽氣灌粘合劑加以處理。具體做法：在鼓包的兩邊鉆兩個小孔，一孔用針筒將鼓包內(nèi)的空氣抽出，另一孔用針筒注入粘合劑，然后用力碾壓，使之與普通防水卷材的基層粘結(jié)牢固。最后在兩個針孔處用密封材料封嚴(yán)實(shí)。對于“鼓包”的直徑較大時，一般將“鼓包”割除，重新修補(bǔ)。

3、卷材防水層的開裂。

首先切除卷材防水層裂縫處兩邊各50mm寬的找平層，深度方向大于30mm，然后灌熱聚氯乙烯膠泥并且高出屋面3mm。對于屋面防水卷材損害比較嚴(yán)重的情況，一般需重新設(shè)置防水層，在重新設(shè)置防水層之前，現(xiàn)在通常要求施工方在施工中設(shè)附加增強(qiáng)層，《屋面工程技術(shù)規(guī)范》也提到屋面防水時必須設(shè)置附加增強(qiáng)層（在防水過程中，某些位置由于應(yīng)力集中，變形頻繁，雨水沖刷嚴(yán)重或外力損害，會較早地出現(xiàn)局部損壞，導(dǎo)致整個防水層沒到耐用年限即需翻修，在這種情況下，對容易造成局部損壞的薄弱部位設(shè)置增強(qiáng)層，以提高防水層的整體設(shè)防能力，延長整個防水層的使用壽命）。屋面卷材防水增強(qiáng)層的具體做法是：一般采用200～300mm寬、1。2mm厚的高分子卷材或3mm厚的改性瀝青卷材單邊點(diǎn)粘在屋面板板端處，或用壓敏型粘結(jié)劑，最后鋪貼大面積防水層。

好了，導(dǎo)致防水卷材漏水的罪魁禍?zhǔn)捉K于找到了。由于環(huán)境，施工工藝等原因，都可能導(dǎo)致防水卷材漏水，那么在出現(xiàn)這些情況的時候該怎么處理，我想大家都應(yīng)該有所了解了吧，今天的分享就到這里了，希望能對大家有所幫助。
